Аркор (Россия)
Ассортимент трубопроводной арматуры Аркор:
Перейти в раздел
каталоги и инструкции
Компания Аркор
Компания АРКОР (Арматурная корпорация) основана в 1993 году. Основным видом деятельности является производство трубопроводной арматуры. Выпускаемая заводом продукция предназначена для использования в химической, атомной, энергетической, металлургической, нефтегазовой отрасли, трубопроводного транспорта, жилищно-коммунального хозяйства и известна на рынках Европы, Центральной Азии, Ближнего Востока. Вся продукция проходит многоуровневый контроль качества и отвечает необходимым ГОСТам и ТУ.
Ассортимент выпускаемой продукции
Задвижка шиберная
Цельный клин
Имеет простую структуру, требует высокой точности угла уплотнительной поверхности, из-за чего усложняются обработка и ремонт, его может легко заклинить при длительном нахождении в состоянии «закрыто».
Упругий клин
Может деформироваться для герметичного прилегания к уплотнительной поверхности кольца корпуса.
Обеспечивает герметичность и избавляет затвор задвижки от проблем, вызванных сложностью открытия во время заклинивания при избыточной нагрузке.
| Обозначение типа | ЗОсХХнж* ЗОсХХХнж* | ЗОнжХХнж* ЗОнжХХХнж* | 30лсХХнж1* 30лсХХХнж1* | 30нжХХнж1* 30нжХХХнж1* |
| Рабочие среды | Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, не агрессивные к стали 25Л. Скорость коррозии не более 0,1 мм/год | Вода, воздух, пар, аммиак, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии стали 12Х18Н9ТЛ в которых не более 0,1 мм/год | Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, скорость коррозии стали 20ГЛ в которых не более 0,1 мм/год | Вода, воздух, пар, аммиак, природный газ влажный, нефтепродукты, содержащие сероводород свыше 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии стали 12Х18Н12М3ТЛ в которых не более 0,1 мм/год |
| Температура рабочей среды | от-40°С до +425°С | от-60°С до +565°С | от-60°С до +425°С | от -60°С до +565°С |
| Условия эксплуатации ГОСТ 15150-69 | У1 | УХЛ1 | ХЛ1 | УХЛ1 |
| Минимальная температура окружающего воздуха | -40°С | -60°С | -60°С | -60°С |
* XX - с ручным приводом
XXX - с механизированным приводом
XXX - с механизированным приводом
Таблица применения арматуры по температуре рабочей среды и окружающего воздуха
| Область применения | Температура рабочей среды: от -40°С до +425°С, окружающего воздуха: не ниже -40°С | Температура рабочей среды: от -60°С до +565°С, окружающего воздуха: не ниже -60°С | Температура рабочей среды: от -60°С до +425°С, окружающего воздуха: не ниже -60°С | Температура рабочей среды: от -60°С до +565°С, окружающего воздуха: не ниже -60°С |
| Материал корпуса | Сталь 25Л | 12Х18Н9ТЛ | 20ГЛ | 12Х18Н12М3ТЛ |
Класс герметичности - «А» по ГОСТ 9544-2005
Возможна поставка с КОФ
Задвижки клиновые штампосварные
Представляют собой запорное устройство на трубопроводах, транспортирующих воду, пар, воздух, природный газ.
Присоединение к трубопроводу: фланцевое, под приварку.
Установочное положение на трубопроводе: любое, кроме электроприводом вниз.
Управление затвором: маховик, редуктор, электропривод.
Герметичность затвора: по классу B, C, D ГОСТ 9544-2005.
Материал корпуса (температура рабочей среды): У1 — Ст 20 (от –40 дл +200°C), УХЛ1 — 09Г2С (от –60 до +300°C), 08Х18Н10Т (от –60 до +300°C).
Задвижка по стандарту API
Техническая спецификация:
Стандарт: API600 API603
Значения условных давлений и температур: ASME B16.34
Строительная длина: ASME B16.10
Фланец: ASME B16.5, ASME B16.47
Приварка: ASME B16.25
Проверка и испытания: API598
Номинальное давление (класс): ANSI 150 300 400 600 900 1500 2500
Испытательное давление (МПа):
Испытания на прочность и плотность материалов - 3.0 7.6 10.0 15.0 22.5 37.3 62.1
Герметичность прокладочного соединения - 1.93 5.06 7.31 10.12 15.19 25.1 42.18
Герметичность затвора - 0.6 0.6 0.6 0.6 0.6 0.6 0.6
Рабочая среда: вода, нефтепродукты, газ, агрессивные среды
Температура рабочей среды: -196°C...+550°C
Задвижка шиберная
Представляют собой запорное устройство на трубопроводах по транспортировке нефти, нефтепродуктов и других взрывопожароопасных и токсичных жидких сред.
Класс герметичности - «А» по ГОСТ9544-2005.
Присоединение к трубопроводу — фланцевое (L), под приварку (L1), под приварку ОТТ (L2).
Модификации: с ручным управлением и электроприводами, наземной и подземной установки.

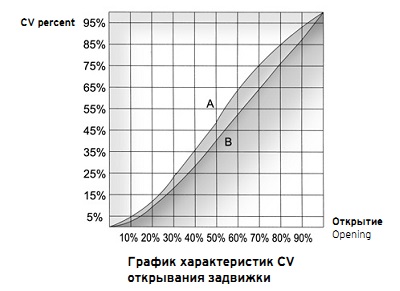

Характеристика потока, проходимого через шиберную задвижку с демпферным отверстием, такая же, как у задвижек с классической конструкцией затворной части.
Задвижки с глухим - массовая доля проходимой рабочей среды меньше , чем у обычных клиновых задвижек. Процентная характеристика потока шиберной задвижки аналогична характеристике обычных клиновых задвижек, но гидродинамические свойства клиновой задвижки лучше, чем шиберной задвижки с демпферным отверстием.
Клапаны запорные
| DN | PN, MPa | Таблица фигур | Вид установки | Тип привода | Климатическое исполнение (температура рабочей среды) | Материал корпуса |
| 50-1200 (2"-48") | 1,6-16,0 (150-900) | 30с70нж | надземный | ручной | У1 (от -40 до +100°С) | Ст 20 25Л А5ТМ А216-ЖСВ |
| 30с70нж-01 | подземный | |||||
| 30с570нж | надземный | редуктор | ||||
| 30с570нж-01 | подземный | |||||
| 30с670нж | надземный | пневмопривод | ||||
| 30с670нж-01 | подземный | |||||
| 30с970нж | надземный | электропривод | ||||
| 30с970нж-01 | подземный | |||||
| 30лс70нж | надземный | редуктор | ХЛ1(от -60 до +100°С) | 09Г2С 20ГЛ А5ТМ А352^СС | ||
| 30лс70нж-01 | подземный | |||||
| 30лс570нж | надземный | |||||
| 30лс570нж-01 | подземный | |||||
| 30лс670нж | надземный | пневмопривод | ||||
| 30лс670нж-01 | подземный | |||||
| 30лс970нж | надземный | электропривод | ||||
| 30лс970нж-01 | подземный | |||||
| 30нж70нж | надземный | редуктор | УХЛ1(от -60 до +100°С) | 12Х18Н9Т 12Х18Н12М2Т | ||
| 30нж70нж-01 | подземный | |||||
| 30нж570нж | надземный | |||||
| 30нж570нж-01 | подземный | |||||
| 30нж670нж | надземный | пневмопривод | ||||
| 30нж670нж-01 | подземный | |||||
| 30нж970нж | надземный | электропривод | ||||
| 30нж970нж-01 | подземный |
| Обозначение типа | 15сХХнж* 15сХХХнж* | 15нжХХнж* 15нжХХХнж* | 15лсХХнж1* 15лсХХХнж1* | 15нжХХнж1* 15нжХХХнж1* |
| Рабочие среды | Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды | Вода, воздух, пар, аммиак, природный газ влажный, нефтепродукты, содержащие сероводород, жидкие и газообразные углеводороды, нефтехимические среды | Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды | Вода, воздух, пар, аммиак, природный газ влажный, нефтепродукты, содержащие сероводород, жидкие и газообразные углеводороды, нефтехимические среды |
| Температура рабочей среды | от-40°С до +425°С | от-60°С до +565°С | от-60°С до +425°С | от -60°С до +565°С |
| Условия эксплуатации ГОСТ 15150-69 | У1 | УХЛ1 | ХЛ1 | УХЛ1 |
| Минимальная температура окружающего воздуха | -40°С | -60°С | -60°С | -60°С |
* XX - с ручным приводом;
XXX - с механизированным приводом
Таблица применения арматуры по температуре рабочей среды и окружающего воздуха
| Область применения | Температура рабочей среды: от -40°С до +425°С, окружающего воздуха: не ниже -40°С | Температура рабочей среды: от -60°С до +565°С, окружающего воздуха: не ниже -60°С | Температура рабочей среды: от -60°С до +425°С, окружающего воздуха: не ниже -60°С | Температура рабочей среды: от -60°С до +565°С, окружающего воздуха: не ниже -60°С |
| Материал корпуса | Сталь 20, 25Л | 08Х18Н10Т 12Х18Н9ТЛ | 09Г2С 20ГЛ | 10Х17Н13М3Т 12Х18Н12М3ТЛ |
Класс герметичности - «А» по ГОСТ 9544-2005
Возможна поставка с КОФ
Клапаны затворы обратные
Предназначены для предотвращения обратного потока рабочей среды в трубопроводе, используются для жидких и газообразных сред. Температура до +300°C.
Давление: PN 25; 40; 63 кгс/см2
Присоединение к трубопроводу: под приварку, фланцевое, межфланцевое стяжное
Материал корпуса: Ст 20, 08Х18Н10Т
Класс герметичности: нормы герметичности в затворе по ГОСТ 13252-91
Управление затвором: редуктор, электропривод
Установочное положение: затворы устанавливаются на горизонтальных трубопроводах серьгами вверх и на вертикальных трубопроводах входным патрубком вниз.
Климатическое исполнение: У1 по ГОСТ 15150-69
Затвор поворотный дисковый
Предназначен для установки в качестве запорной арматуры на трубопроводе.
Давление: 1,0 MPa
Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80 или под приварку
Материал основных деталей: корпус - Ст 20пс, диск - 20, вал - 14Х17Н2
Класс герметичности: «С» по ГОСТ 9544-2005
Управление затвором: редуктор, электропривод
Установочное положение: любое; направление подачи среды на диск - со стороны вала
Климатическое исполнение: У1 по ГОСТ 15150-69
Температура рабочей среды: до +100°C
Шаровые краны
Применяются в качестве запорного устройства на трубопроводах по транспортировке нефти, нефтепродуктов, природного газа, сжиженных углеводородных газов с температурой рабочей среды до +80°C и трубопроводов воды и пара до +180°C.
Класс герметичности кранов: «А» по ГОСТ9544-2005.
Присоединение к трубопроводу: под приварку, фланцевое, муфтовое.
Модификации: с ручным управлением, пневмогидроприводами, пневмоприводами, наземной и подземной установки.
Возможна поставка с КОФ и поставка пневмоприводов с индивидуальными ресиверами воздуха.
Тип приводов к шаровым кранам согласовывается с заказчиком.
Краны шаровые DN 50—1200 мм • PN 1,6—40,0 MPa
Применяются в качестве запорного устройства на трубопроводах по транспортировке нефти, нефтепродуктов, природного газа, сжиженных углеводородных газов с температурой рабочей среды до +80°С и на трубопроводах воды и пара до +180°С.
Класс герметичности: «А» по ГОСТ9544-2005.
Присоединение к трубопроводу: фланцевое, под приварку.
Краны изготавливаются различных модификаций:
с ручным управлением, пневмоприводами и электроприводами, наземной и подземной установки.
Запорные шаровые краны часто используются в газовой, нефтяной, химической, металлургической, градостроительной, природоохранной, фармацевтической, пищевой и других видах промышленности.
Особые виды кранов, устойчивые к сернистым соединениям, применяются в строительстве газопроводов с сильной коррозией, в которых содержаться сульфид водорода и прочие вредные примеси.

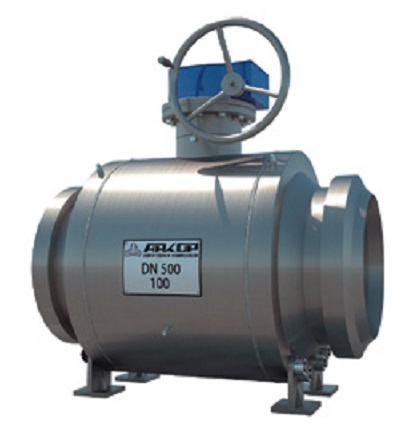

Краны шаровые для природного газа с цельносварным корпусом DN 10—1200 мм PN 6,3—16,0 MPa
Применяются в качестве запорного устройства на трубопроводах, транспортирующих природный газ c температурой рабочей среды до +80°С. Допускается кратковременное повышение температуры рабочей среды до +100°С.
Класс герметичности: «А» по ГОСТ9544-2005.
Присоединение к трубопроводу: под приварку, фланцевое.
Модификации: с ручным управлением, пневмогидроприводами, пневмоприводами, наземной и подземной установки.
Каталоги, инструкции, документация по продукции Аркор
Каталог продукции Аркор
