Гусевский арматурный завод «Гусар»
ООО «Гусевский арматурный завод «Гусар» (Гусь-Хрустальный) основан в 2002 году. Общая территория предприятия составляет 8,4 гектара, численность сотрудников - 1400 человек. Основным видом деятельности завода является производство трубопроводной арматуры для различных отраслей промышленности. Вся выпускаемая продукция соответствует необходимым стандартам качества.
Ассортимент выпускаемой продукции

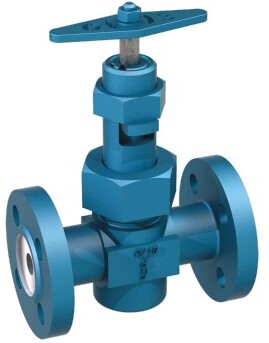

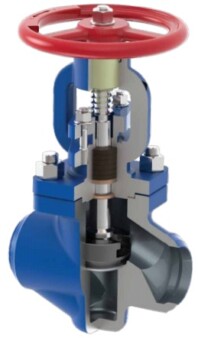

Клапаны запорные стальные компактные DN 15–40, ANSI Class 150/300/600/800/1500
Характеристики клапанов:
• с наружной резьбой шпинделя и бугелем, диаметр 15≤DN≤40;
• с внутренней резьбой выдвижного шпинделя, диаметр 15≤DN≤40;
• со сваркой в раструб или резьбовые патрубки, диаметр 15≤DN≤40;
• с фланцевыми патрубками или патрубками под приварку встык, диаметр 15≤DN≤40;
• со стандартными или полнопроходными отверстиями седла корпуса.
Рабочая среда: углеводороды, газ, жидкость.
Климатическое исполнение — У, ХЛ, УХЛ по ГОСТ 15150:
Температура окружающей среды:
• для исполнения У от –40 °С до +40 °С;
• для исполнения ХЛ и УХЛ от –60 °С до +40 °С.

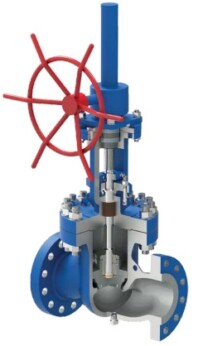

Клапаны запорные DN 50–400, ANSI Class 150–2500
Служат для герметичного перекрытия потока рабочей среды в химической (нефтехимической) промышленности, нефтеперерабатывающих, нефтедобывающих и теплоэнергетических предприятиях.
Класс герметичности - «А».
Климатическое исполнение - У, ХЛ по ГОСТ 15150:
Температура окружающей среды:
• для исполнения У от –40 °С до +40 °С;
• для исполнения ХЛ от –60 °С до +40 °С.
Задвижки кованые стальные (ЗКС) DN 15–40, ANSI Class 150–800
Служат в качестве запорных устройств на трубопроводах для перекрытия потока рабочей среды для нефтяной и газовой промышленности и эксплуатации в аналогичных условиях на химических и теплоэнергетических предприятиях.
Климатическое исполнение - У, ХЛ, УХЛ по ГОСТ 15150.
Температура окружающей среды:
• для исполнения У от –40 °С до +40 °С;
• для исполнения ХЛ и УХЛ от –60 °С до +40 °С.
Задвижки кованые стальные (ЗКС) DN 15–40, ANSI Class 150–800
Служат в качестве запорных устройств на трубопроводах для перекрытия потока рабочей среды для нефтяной и газовой промышленности и эксплуатации в аналогичных условиях на химических и теплоэнергетических предприятиях.
Климатическое исполнение - У, ХЛ, УХЛ по ГОСТ 15150.
Температура окружающей среды:
• для исполнения У от –40 °С до +40 °С;
• для исполнения ХЛ и УХЛ от –60 °С до +40 °С.

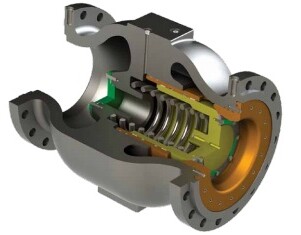

Затворы (клапаны) обратные поворотные DN 15–600, ANSI Class 150–2500
Служат для перекрытия проходного канала трубопровода только в одном направлении в химической (нефтехимической) промышленности, нефтеперерабатывающих, нефтедобывающих и теплоэнергетических предприятиях.
Климатическое исполнение - У, ХЛ, УХЛ1 по ГОСТ 15150.
Температура окружающей среды:
• для исполнения У от –40 °С до +40 °С;
• для исполнения ХЛ и УХЛ1 от –60 °С до +40 °С.
Клапаны запорные герметичные Y-образные DN 15–400, ANSI Class 150–2500
Служат для перекрытия проходного канала трубопровода только в одном направлении в химической (нефтехимической) промышленности, нефтеперерабатывающих, нефтедобывающих и теплоэнергетических предприятиях.
Климатическое исполнение - У, ХЛ, УХЛ1 по ГОСТ 15150.
Температура окружающей среды:
• для исполнения У от –40 °С до +40 °С;
• для исполнения ХЛ и УХЛ1 от –60 °С до +40 °С.

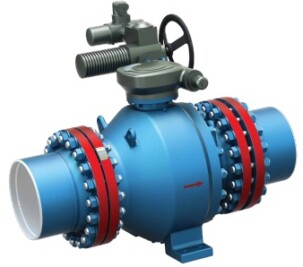

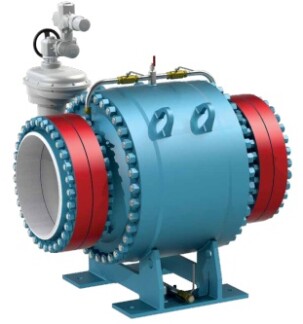

Краны шаровые цельносварные DN 50–1400, PN 1,6–16,0 МПа
Служит запорным устройством на технологических линиях по транспортировке природного газа и других рабочих сред. По желанию заказчика возможно изготовление кранов шаровых для агрессивных сред.
Рабочая среда: природный газ, другие газообразные, взрывоопасные, легковоспламеняющиеся среды, вода, пар, нефть, нефтепродукты, другие взрывопожароопасные жидкие среды, метанол, водометанольный раствор, водогазонефтяная смесь, углеводородный конденсат.
Температура рабочей среды: от –60 °С до +250 °С.
Направление рабочей среды: двустороннее.
Класс герметичности: «А».
• У1 — для эксплуатации в макроклиматическом районе с умеренным климатом (температура окружающей среды от –40 °С до +40 °С) с размещением на открытом воздухе;
• ХЛ1 — для эксплуатации в макроклиматическом районе с холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе.
Сейсмоустоичивость: до 9 баллов.
Огнестойкость: краны при огневом воздействии температурой плюс 750–1000 °С и продолжительностью 30 мин, обеспечивают работоспособность и герметичность затвора.
Тип присоединения к трубопроводу:
• фланцевое ;
• под приварку (по требованию заказчика - с катушками);
• комбинированное (вантузное).
Тип управления:
• ручной (рукоятка, редуктор);
• электропривод;
• электрогидропривод;
• пневмопривод;
• пневмогидропривод.
Тип установки: надземное и подземное.
Краны шаровые запорные для нефтепроводов DN 300–1200, PN 1,6–10,0 МПа
Предназначены для герметичного перекрытия потока рабочей среды на магистральных нефтепроводах.
Рабочая среда: нефть и нефтепродукты.
Температура рабочей среды: до +60 °С.
Класс герметичности: «А».
Климатическое исполнение: У1 — для эксплуатации в макроклиматическом районе с умеренным климатом (температура окружающей среды от –40 °С до +40 °С) с размещением на открытом воздухе.
Исполнение по сейсмостойкости:
• несейсмостойкое исполнение (С0) для районов с сейсмичностью до 6 баллов;
• сейсмостойкое исполнение (С) для районов с сейсмичностью от 6 до 9 баллов.
Направление движения рабочей среды: не регламентируется.
Вид установки: подземное и надземное.
Установочное положение на трубопроводе:
• на горизонтальном трубопроводе шпинделем вверх или горизонтально*;
• на горизонтальном трубопроводе под любым углом между положениями шпинделя «вверх» и «горизонтально»;
• на вертикальном трубопроводе;
• на наклонном трубопроводе;
• установочное положение кранов подземного исполнения шпинделем вверх.
Тип присоединения к трубопроводу:
• фланцевое;
• под приварку.
Тип управления:
• ручное (редуктор);
• электропривод.

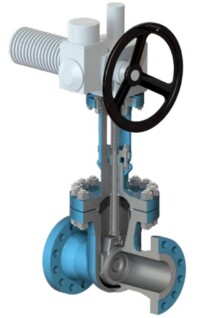

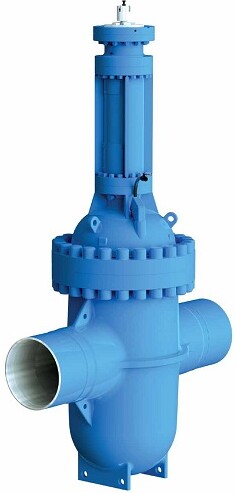

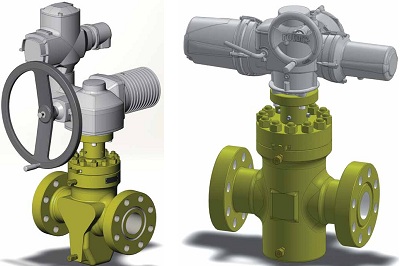

Задвижки клиновые с выдвижным шпинделем DN 50–1000, PN 1,6–16,0 МПа
Предназначены для герметичного перекрытия потока рабочей среды в трубопроводах на объектах магистральных нефтепроводов и нефтепродуктопроводов.
Рабочая среда: товарная нефть, нефтепродукты, вода, пар, растворы пенообразователя, морская вода.
Направление движения рабочей среды: двухстороннее.
Установочное положение на трубопроводе:
• до DN 300 включительно - любое (вертикальное приводом вверх, вертикальное приводом вниз, оризонтальное, наклонное);
• свыше DN 300 – вертикальное.
Климатическое исполнение:
• У1 — для эксплуатации в макроклиматическом районе с умеренным климатом (температура окружающей среды от –40 °С до +40 °С) с размещением на открытом воздухе;
• У5 — для эксплуатации в макроклиматическом районе с умеренным климатом (температура окружающей среды от –40 °С до +40 °С) с размещением в неотапливаемых и невентилируемых подземных помещениях, в том числе шахтах, подвалах, в почве;
• ХЛ1 — для эксплуатации в макроклиматическом районе с холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе;
• УХЛ1 — для эксплуатации в макроклиматическом районе с умеренным и холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе.
Тип присоединения к трубопроводу:
• сварное;
• фланцевое;
• комбинированное (вантузное) — с одной стороны фланец, с другой патрубок под приварку.
Исполнение по сейсмостойкости:
• С0 — несейсмостойкое исполнение до 6 баллов;
• С — сейсмостойкое исполнение от 6 до 9 баллов.
Вид управления:
• ручной (маховик или редуктор);
• под электропривод.

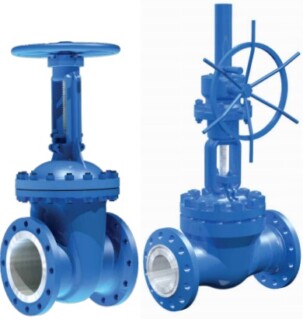

Задвижки клиновые с выдвижным шпинделем DN 50–1000, PN 1,6–25,0 МПа
Служат в качестве запорных устройств на трубопроводах для перекрытия потока рабочей среды.
Рабочая среда: вода, пар, нефть, жидкие и газообразные нефтепродукты, природный газ, растворы пенообразователей, жидкие и газообразные среды нейтральные к материалам деталей соприкасающихся со средой, а также рабочие среды содержащие сероводород и углекислый газ.
Направление движения рабочей среды: двухстороннее.
Установочное положение: любое.
Климатическое исполнение:
• У1 — для эксплуатации в макроклиматическом районе с умеренным климатом (температура окружающей среды от –40 °С до +40 °С) с размещением на открытом воздухе;
• ХЛ1 — для эксплуатации в макроклиматическом районе с холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе;
• УХЛ1 — для эксплуатации в макроклиматическом районе с умеренным и холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе.
Тип присоединения к трубопроводу:
• фланцевое;
• сварное.
Исполнение по сейсмостойкости:
С0 — не сейсмостойкое исполнение до 6 баллов;
С — сейсмостойкое исполнение от 6 до 9 баллов;
Вид управления:
• ручной (маховик или редуктор);
• под электропривод;
• с пневмоприводом (по требованию заказчика).
Задвижки кованые стальные (ЗКС) DN 15–40, PN 1,6–16,0 МПа
Служат в качестве запорных устройств на трубопроводах для перекрытия потока рабочей среды.
Рабочая среда: вода, пар, нефть, жидкие и газообразные нефтепродукты, природный газ, растворы пенообразователей и другие, жидкие и газообразные среды нейтральные к материалам деталей оприкасающихся со средой.
Направление движения рабочей среды: двухстороннее.
Установочное положение: любое.
Климатическое исполнение:
• У1 — для эксплуатации в макроклиматическом районе с умеренным климатом (температура окружающей среды от –40 °С до +40 °С) с размещением на открытом воздухе;
• ХЛ1 — для эксплуатации в макроклиматическом районе с холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе;
• УХЛ1 — для эксплуатации в макроклиматическом районе с умеренным и холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе.
Тип соединения с трубопроводом:
• фланцевое по ГОСТ 33259 или по требованию заказчика;
• сварное, с патрубками под приварку;
• муфтовое;
• муфтовое под приварку.
Вид управления - ручной (рукоятка).
Краны шаровые запорно-регулирующие DN 50–800, PN 1,6–12,5 МПа
Служат в качестве регулирующих или запорно-регулирующих устройств в составе САР параметров технологического процесса (давление, расход, температура и т. д.) на линейной части нефтепроводов и нефтепродуктопроводов, на выходе магистральных насосных станций и в технологических системах перекачивающих станций.
Климатическое исполнение:
• У1 — для эксплуатации в макроклиматическом районе с умеренным климатом (температура окружающей среды от –40 °С до +40 °С) с размещением на открытом воздухе;
• ХЛ1 — для эксплуатации в макроклиматическом районе с холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе;
• УХЛ1 — для эксплуатации в макроклиматическом районе с умеренным и холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе.
Исполнение по сейсмостойкости:
• несейсмостойкое исполнение (С0) для районов с сейсмичностью до 6 баллов;
• сейсмостойкое исполнение (С) для районов с сейсмичностью от 6 до 9 баллов;
• повышенной сейсмостойкости (ПС) для районов с сейсмичностью от 9 до 10 баллов.
Направление движения рабочей среды: одностороннее.
Тип соединения с трубопроводом:
• фланцевое по ГОСТ 33259;
• сварное.
Рабочая среда: товарная нефть, нефтепродукты.
Служат в качестве запорных устройств на трубопроводах для перекрытия потока рабочей среды.
Рабочая среда: вода, пар, нефть, жидкие и газообразные нефтепродукты, природный газ, растворы пенообразователей, жидкие и газообразные среды нейтральные к материалам деталей соприкасающихся со средой, а также рабочие среды содержащие сероводород и углекислый газ.
Направление движения рабочей среды: двухстороннее.
Установочное положение: любое.
Климатическое исполнение:
• У1 — для эксплуатации в макроклиматическом районе с умеренным климатом (температура окружающей среды от –40 °С до +40 °С) с размещением на открытом воздухе;
• ХЛ1 — для эксплуатации в макроклиматическом районе с холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе;
• УХЛ1 — для эксплуатации в макроклиматическом районе с умеренным и холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе.
Тип присоединения к трубопроводу:
• фланцевое;
• сварное.
Исполнение по сейсмостойкости:
С0 — не сейсмостойкое исполнение до 6 баллов;
С — сейсмостойкое исполнение от 6 до 9 баллов;
Вид управления:
• ручной (маховик или редуктор);
• под электропривод;
• с пневмоприводом (по требованию заказчика).
Затворы дисковые регулирующие DN 350–700, PN 1,6–8,0 МПа
Служат в качестве регулирующих или запорно-регулирующих устройств в составе САР параметров технологического процесса (давление, расход, температура и т. д.) на линейной части нефтепроводов и нефтепродуктопроводов, на выходе магистральных насосных станций и в технологических системах перекачивающих станций.
Климатическое исполнение:
• У1 — для эксплуатации в макроклиматическом районе с умеренным климатом (температура окружающей среды от –40 °С до +40 °С) с размещением на открытом воздухе;
• ХЛ1 — для эксплуатации в макроклиматическом районе с холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе;
• УХЛ1 — для эксплуатации в макроклиматическом районе с умеренным и холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе.
Исполнение по сейсмостойкости:
• несейсмостойкое исполнение (С0) для районов с сейсмичностью до 6 баллов;
• сейсмостойкое исполнение (С) для районов с сейсмичностью от 6 до 9 баллов;
• повышенной сейсмостойкости (ПС) для районов с сейсмичностью от 9 до 10 баллов.
Направление движения рабочей среды: одностороннее.
Тип соединения с трубопроводом:
• фланцевое по ГОСТ 33259;
• сварное.
Рабочая среда: товарная нефть, нефтепродукты.

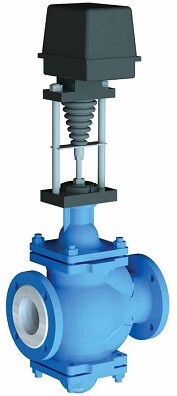

Клапаны запорно-регулирующие односедельные DN 15–125, PN 1,6 МПа
Предназначены для установки на трубопроводах в качестве регулирующих органов в системах автоматического регулирования и управления тепловыми процессами путем автоматического изменения пропускной способности.
Рабочая среда: вода, перегретый пар, воздух и другие, жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой.
Температура рабочей среды: до +225 °С.
Климатическое исполнение:
• У1 — для эксплуатации в макроклиматическом районе с умеренным климатом (температура окружающей среды от –25 °С до +40 °С) с размещением на открытом воздухе.
Тип соединения с трубопроводом: фланцевый или по желанию заказчика.
Управление: от электропривода.
Клапаны регулирующие двухседельные DN 25–80, PN 1,6 МПа
Устанавливаются на тепловых станциях, центральных и индивидуальных тепловых пунктах, системах вентиляции тепличных хозяйств, в других областях народного хозяйства для автоматического регулирования тепловых
процессов путем автоматического изменения пропускной способности и для работы в качестве запорного устройства.
Рабочая среда: вода, перегретый пар, воздух и другие, жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой.
Температура рабочей среды: до +225 °С.
Климатическое исполнение:
• У1 — для эксплуатации в макроклиматическом районе с умеренным климатом (температура окружающей среды от –25 °С до +40 °С) с размещением на открытом воздухе.
Тип соединения с трубопроводом: фланцевый или по желанию заказчика.
Управление: от электропривода.

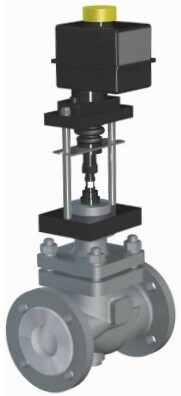

Клапаны регулирующие односедельные DN 15–125, PN 1,6 МПа
Устанавливаются на трубопроводах в качестве регулирующих органов в системах автоматического регулирования
и управления тепловыми процессами путем автоматического изменения пропускной способности.
Рабочая среда: вода, перегретый пар, воздух и другие, жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой.
Температура рабочей среды: до +225 °С.
Климатическое исполнение:
• У1 — для эксплуатации в макроклиматическом районе с умеренным климатом (температура окружающей среды от –25 °С до +40 °С) с размещением на открытом воздухе.
Тип соединения с трубопроводом: фланцевый или по желанию заказчика.
Управление: от электропривода.

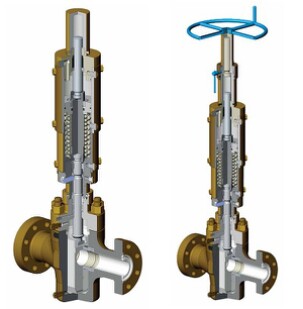

Клапаны предохранительные с пневматической системой управления DN 100–400, PN 4,0–8,0 МПа
Служат для защиты магистральных нефтепроводов и нефтепродуктопроводов от гидравлического удара,
превышения допустимого давления.
Рабочая среда: товарная нефть, нефтепродукты.
Температура рабочей среды:
• товарная нефть от –15 °С до +80 °С;
• нефтепродукты от –45 °С до +60 °С.
Климатическое исполнение:
• У1 — для эксплуатации в макроклиматическом районе с умеренным климатом (температура окружающей среды от –40 °С до +40 °С) с размещением на открытом воздухе;
• ХЛ1 — для эксплуатации в макроклиматическом районе с холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе;
• УХЛ1 — для эксплуатации в макроклиматическом районе с умеренным и холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе.
Исполнение по сейсмостойкости:
• несейсмостойкое исполнение (С0) для районов с сейсмичностью до 6 баллов;
• сейсмостойкое исполнение (С) для районов с сейсмичностью от 6 до 9 баллов;
• повышенной сейсмостойкости (ПС) для районов с сейсмичностью от 9 до 10 баллов.
Тип присоединения к трубопроводу: фланцевый.
Герметичность в затворе: утечка не допускается
Главный предохранительный клапан (ГПК)
Предназначены для обеспечения защиты парогенератора и паропроводов от повышения в них давления выше допустимого.
Условный проход DN на входе/на выходе — 150/200.
Рабочая среда - пар;
Давление - 13,7 МПа;
Рабочая температура - +570 °С;
Пропускная способность (при давлении 13,7 МПа) - 170 т/ч;
Коэффициент расхода, α — 0,7;
Класс герметичности затвора - «В»;
Масса - 495 кг.
Затворы обратные DN 50–1000, PN 1,6–8,0 МПа
Служат для защиты магистральных нефтепроводов и нефтепродуктопроводов от гидравлического удара,
превышения допустимого давления.
Рабочая среда: товарная нефть, нефтепродукты.
Температура рабочей среды:
• товарная нефть от –15 °С до +80 °С;
• нефтепродукты от –45 °С до +60 °С.
Климатическое исполнение:
• У1 — для эксплуатации в макроклиматическом районе с умеренным климатом (температура окружающей среды от –40 °С до +40 °С) с размещением на открытом воздухе;
• ХЛ1 — для эксплуатации в макроклиматическом районе с холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе;
• УХЛ1 — для эксплуатации в макроклиматическом районе с умеренным и холодным климатом (температура окружающей среды от –60 °С до +40 °С) с размещением на открытом воздухе.
Исполнение по сейсмостойкости:
• несейсмостойкое исполнение (С0) для районов с сейсмичностью до 6 баллов;
• сейсмостойкое исполнение (С) для районов с сейсмичностью от 6 до 9 баллов;
• повышенной сейсмостойкости (ПС) для районов с сейсмичностью от 9 до 10 баллов.
Тип присоединения к трубопроводу: фланцевый.
Герметичность в затворе: утечка не допускается
Задвижки шиберные
Задвижка шиберная прямоточная, полнопроходная с принудительной подачей смазки в корпус, с однопластинчатым плоским шибером, с уплотнением в затворе «металл-металл», с невыдвижным штоком, указателем положения «открыто-закрыто» и ручным приводом.
Используется в качестве запорного устройства для полного перекрытия потока рабочей или технологической среды в составе фонтанной арматуры, обвязки колонной, манифольда противовыбросового оборудования и трубопровода.
Конструкция штока имеет вторичное уплотнение для возможности произвести замену пакета уплотнений не снимая задвижки с линии.
Для ограничения крутящего момента на маховике конструкция задвижки имеет срезной штифт.
Задвижка шиберная с гидроприводом
Основные конструктивные особенности:
• возможность замены гидропривода без демонтажа задвижки с линии;
• наличие в конструкции датчиков конечного положения;
• конструкция гидропривода предусматривает установку ручного дублера.
Задвижка шиберная с гидроприводом
Каталоги, инструкции, документация по продукции Гусар
Регулирующая арматура
Устьевое оборудование
Запорная арматура
Запорная арматура 2
Защитная и предохранительная арматура
