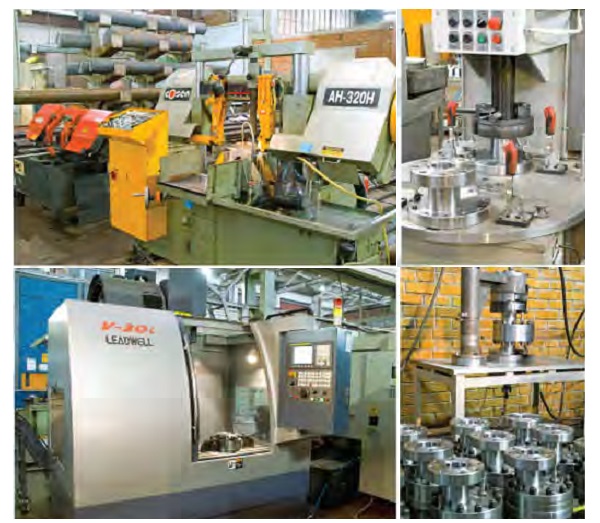

ООО «Прогресс-Стандарт» (г.Ижевск) занимается производством запорно-регулирующей арматуры для нефтепромыслового оборудования. Выпускаемая заводом продукция сертифицирована, лицензирована, соответствует необходимым ГОСТам и ТУ, пользуется спросом на территории РФ и стран СНГ.



Представляют собой стальные задвижки с дисковым шибером (полнопроходные). Предназначены для работы в качестве запирающего устройства на трубопроводах высокого давления, перекрытия каналов устьевой арматуры фонтанных и нагнетательных скважин

• вода техническая;

• нефть с объёмным содержанием С02 и Н23 до 6%.

Температура рабочей среды - не более +120 °С.

Исполнение - коррозионно-стойкое.

Материал запорных элементов - сталь 40X13 по ГОСТ 5632-72;

материал корпуса - сталь 40Х по ГОСТ 4543-71.

Климатическое исполнение - УХП 1 по ГОСТ 15150.

Температура эксплуатации - от - 60 °С до +45 °С.

Установочное положение задвижки на трубопроводе - любое.

Диаметр условного прохода - 50, 65, 80, 100 мм.

Рабочее давление -14, 21, 25, 35 МПа.

Представляют собой стальные задвижки с дисковым шибером штуцерные (с быстросменными штуцерами). По техническим характеристикам аналогичны с задвижками ЗД. Предназначены для ступенчатого регулирования расхода жидкости, устанавливаются на трубопроводах высокого давления и на устьевой арматуре взамен штуцерных камер.

• вода техническая;

• нефть с объем¬ным содержанием С02 и Н23 до 6%.

Температура рабочей среды - не более +120 °С

Исполнение - коррозионно-стойкое.

Материал запорных элементов - сталь 40X13 по ГОСТ 4543;

материал корпуса - сталь 40Х по ГОСТ 4543.

Климатическое исполнение - УХП 1 по ГОСТ 15150.

Температура эксплуатации задвижек от -60 °С до +45 °С.

Диаметр условного прохода - 50, 65, 80, 100 мм.

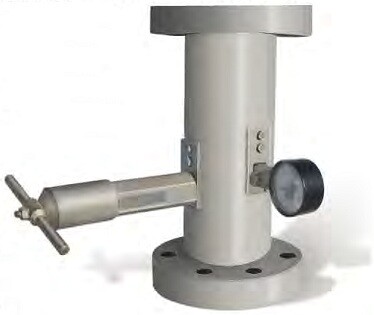

Представляет собой регулирующее устройство в составе фонтанных, нагнетательных арматур, на трубопроводах с рабочим давлением от 14 МПа до 70 МПа.

Температур рабочей среды - до +120 °С.

Климатическое исполнение - УХЛ по ГОСТ 15150-69.

Температура окружающего воздуха - от -60 до +45 °С.

Направление подачи рабочей среды - направленное, по указателю.

Исполнение - коррозионно-стойкое.

Материал основных деталей - сталь 40X13 ГОСТ 5632-72.

Диаметр условного прохода присоединительных трубопроводов - 50, 65, 80, 100.

Герметичность затвора - класс А по ГОСТ 9544-93.

Максимальный диаметр штудирования 18 мм.

Содержание вредных примесей для исполнения:

• обычное - некоррозионностойкое С02 И Н23 до 0,003%

• коррозионное С02 до 6%

• коррозионное С02 и Н25 до 6%

• коррозионное С02 и Н25 до 25%

Диаметр штуцирования от 1,7 мм до 18 мм

Запорно-регулирующим элементом является твердосплавный шарик, который вращается в потоке регулируемой жидкости и не подвергается промыванию

Устанавливается в качестве запорного механизма на трубопроводах высокого давления в нефтеперерабатывающей, газоперерабатывающей, химической промышленности.

Детали запорного узла - коррозионостойкая сталь 40X13 с повышенной износостойкостью.

Кран полностью изготовлен из металла и не имеет неметаллических уплотнителей.

Корпус:

• легированная сталь 40Х - для перекрытия неагрессивных сред (вода, пар, воздух, азот, инертные газы, мазут, масла, масляные дистилляторы, дизельное топливо, солярное масло, нефть, нефтепродукты);

• нержавеющая сталь 12Х18Н10Т - для перекрытия пищевых и агрессивных сред (вода питьевая, жидкие пищепродукты, спирт, кислоты, щелочи).

Условный диаметр - 15, 20, 25, 32, 40, 50 мм;

Рабочее давление - 210, 250, 350 атм;

Класс герметичности по ГОСТ 9544-93 – А;

Максимальная температура рабочей среды:

• корпус - легированная сталь 40Х -  + 450;

• корпус - нержавеющая сталь 12X18Н10Т -  + 450;

Климатическое исполнение по ГОСТ 15150-69 - УХП1;

Температура окружающей среды - от + 40..дот - 60;

Установочное положение – любое;

Наработка на отказ - 1000 циклов;

Гарантийный срок эксплуатации – 12 мес.
