Арматэк (Россия)
Трубопроводная арматура Арматэк
Ассортимент трубопроводной арматуры Арматэк:
Перейти в раздел
каталоги и инструкции
Компания АРМАТЭК
Закрытое акционерное общество «АРМАТЭК» (г.Санкт-Петербург) специализируется на производстве запорно-регулирующей и защитной трубопроводной арматуре для нефтеазоперерабатывающей, нефтегазодобывающей, металлургической, атомной, химической промышленности, теплоэнергетики, систем водоснабжения и ТЭК. Вся продукция проходит контроль качества, имеет сертификаты и разрешающие документы от аккредитованных классификационных органов. Завод производит более 15000 типоразмеров арматуры, которые используются не менее чем в 500 разнообразных средах, при температуре от -60°С до + 400°С и рабочем давлении до 6,3 МПа.

Ассортимент выпускаемой продукции

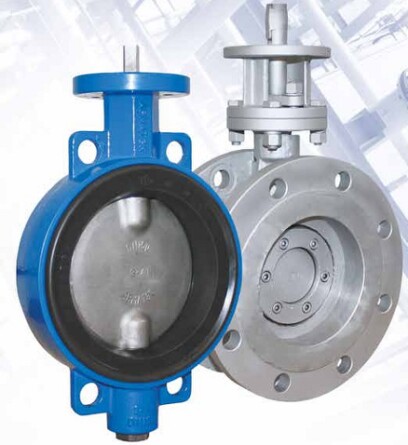

Затворы дисковые
Трубопроводная арматура Арматек
Представляют собой трубопроводную арматуру c регулирующим и запирающим элементом в форме диска, который вращается вокруг оси, расположенной перпендикулярно оси трубопровода.
Применяются в системах трубопроводов для перекрытия и регулирования потоков сред, таких как вода, воздух, пар, природный газ, нефтепродукты, агрессивные среды, сыпучие вещества и др.

Типы дисковых затворов:
с симметричным диском (Серии «ГАРАНТ», «ЭКСКЛЮЗИВ», «ЭКСКЛЮЗИВ-М», «СТАНДАРТ», «УНИВЕРСАЛ»)
с тройным эксцентриситетом (Серия «АТЛАНТ»)
С симметричным диском - имеют в своей основе эластичный элемент уплотнения (вкладыш) и диск в различных исполнениях (металлический или с полимерным покрытием).

Тип присоединения к трубопроводу – межфланцевый (стяжной).
С тройным эксцентриситетом -имеют в основе металлический диск с многослойным металлографитовым уплотнением и металлический корпус. Температура рабочей среды до +400 °C.

Тип присоединения к трубопроводу – фланцевый.

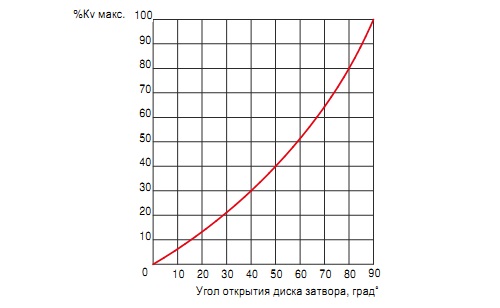

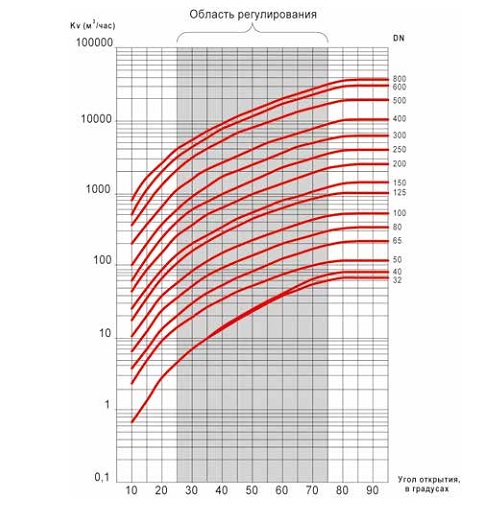

Пропускная способность для затворов дисковых серий «ГАРАНТ», «УНИВЕРСАЛ», «СТАНДАРТ», «ЭКСКЛЮЗИВ» и «ЭКСКЛЮЗИВ-М»

Трубопроводная арматура Арматек
Трубопроводная арматура Арматек
для затворов дисковых «АТЛАНТ»

«ГАРАНТ»
DN 32 – 800 мм, PN 1,0-2,5 МПа,
Герметичность по классу А, ГОСТ Р 9544-2015
ТУ 28.14.13-001-35491454-2017
ТУ 28.14.13-002-35491454-2017 (в экспортном исполнении)
Максимальное рабочее давление - 2,5 МПа, температура рабочей среды - до +140 °С.
Корпус – углеродистая и нержавеющая сталь, хладостойкая сталь для использования при окружающей температуре от -60 °С.
Могут комплектоваться металлическими дисками и дисками с футерованным и гуммированным покрытием для работы в высокоагрессивных рабочих средах.

«УНИВЕРСАЛ»
DN 32 – 400 мм, PN 1,0 МПа
Герметичность по классу А, ГОСТ 9544-2015
ТУ 3721-028-35491454-2006
ТУ 3721-025-35491454-2006 (в экспортном исполнении)
Могут эксплуатироваться в краайне агрессивных средах: кислоты, щелочи, морская вода и др., в то же время используются в системах холодного водоснабжения и для пищевых сред.

«СТАНДАРТ»
DN 32-300 мм, PN 1,0-1,6 МПа
Герметичность по классу А, ГОСТ 9544-2015
ТУ 3741-029-35491454-2015
ТУ 3741-026-35491454-2015 (в экспортном исполнении)
Предназначены для эксплуатации в системах холодного и горячего водоснабжения, оборотной воды, в водных растворах солей, на большинстве химических сред с механическими примесями.

«ЭКСКЛЮЗИВ»
DN 32-800 мм, PN 1,0-1,6 МПа
Герметичность по классу А, ГОСТ 9544-2015
ТУ 3741-030-35491454-2015
ТУ 3741-027-35491454-2015 (в экспортном исполнении)
Предназначены для горячего водоснабжения, абразивных сред, нефтепродуктов, газовых сред, природного газа, агрессивных сред с механическими включениями; при значительных нагрузках, высоких температурах, для эксплуатации с повышенной надёжностью и безопасностью.

«ЭКСКЛЮЗИВ-М»
DN 32-800 мм, PN 2,5 МПа
Герметичность по классу А, ГОСТ 9544-2015
ТУ  3741-056-35491454-2015
ТУ 3741-057-35491454-2015 (в экспортном исполнении)
Используются в крайне агрессивных средах, включая абразивы, нефтепродукты, газовые среды, морскую воду, и прочие среды с механическими включениями.

«АТЛАНТ»
DN 65-1800 мм, PN 1,6; 2,5; 4,0 МПа
Герметичность по классу А, ГОСТ Р 9544-2015
ТУ 3741-060-35491454-2010
ТУ 3741-061-35491454-2010 (в экспортном исполнении)

Предназначены для установки на трубопроводы при рабочем давлении до 4,0 МПа и высоких температурах - до +400°C.
Затворы дисковые серий «ГАРАНТ», «УНИВЕРСАЛ», «СТАНДАРТ», «ЭКСКЛЮЗИВ» И «ЭКСКЛЮЗИВ-М» с рукояткой
С ручным управлением
Затворы дисковые серий «ГАРАНТ», «УНИВЕРСАЛ», «СТАНДАРТ», «ЭКСКЛЮЗИВ» И «ЭКСКЛЮЗИВ-М»
С редуктором
Затворы дисковые серии «АТЛАНТ» с редуктором
Трубопроводная арматура Арматек
Трубопроводная арматура Арматек
Трубопроводная арматура Арматек
Затворы дисковые с дистанционным управлением

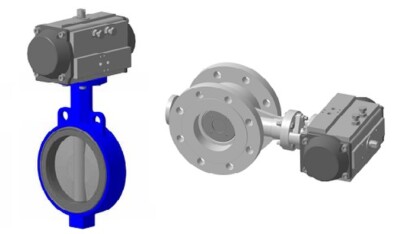

С пневмоприводом
С электроприводами
«ГАРАНТ», «УНИВЕРСАЛ», «СТАНДАРТ», «ЭКСКЛЮЗИВ» и «ЭКСКЛЮЗИВ-М»
Трубопроводная арматура Арматек
Трубопроводная арматура Арматек
Трубопроводная арматура Арматек
Герметичность - класс А ГОСТ 9544-2015, исключает протечку рабочего продукта во внешнюю среду.
Длина стандартной колонны дистанционного управления L = 100...12000 мм.
Могут быть установлены в сухие и затопленные колодцы или под землю.
Управляющая среда:воздух класса 4 по ГОСТ 17433 – 80
Давление управляющей среды в пределах: от 0,6 МПа до 0,8 МПа
Климатическое исполнение:от -40 до +80°С, -60°С по запросу
Степень защиты: IP 65
Для пожаротушения

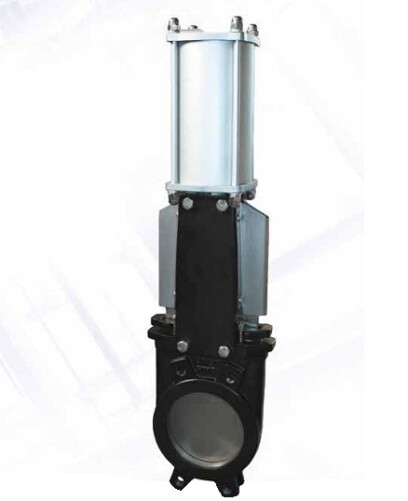

Шиберные задвижки
Трубопроводная арматура Арматек
Трубопроводная арматура Арматек
DN 50-300, PN 1,0-1,6 МПа

Герметичность по классу А по ГОСТ 9544-2015
ТУ 4854-073-35491454-2014
условный проход (DN) от 50 до 300 мм
давление рабочей среды от 1,0 до 1,6 МПа
рабочая среда – вода и химически активные среды
DN 50-1200 мм, PN 1,0 МПа
Герметичность по классу А по ГОСТ 9544-2015
Рабочая температура в зависимости от уплотнения:
А(СКЭПТ) – до +120 °С;
F(СКФ) – до +100 °С;
ТУ 3741-071-35491454-2013,
ТУ 3741-072-35491454-2013 (экспорт)
Используются на рабочих средах с большим содержанием механических включений, на пульпообразных, вязких и сыпучих средах, в системах пневмотранспортировки и дозации.
Способы управления:
ручной привод (маховик);
редуктор;
пневмопривод;
электропривод.
Области применения: горная, целлюлозно-бумажная, пищевая промышленности, химические производства, цементные заводы, водоотведение и канализация.

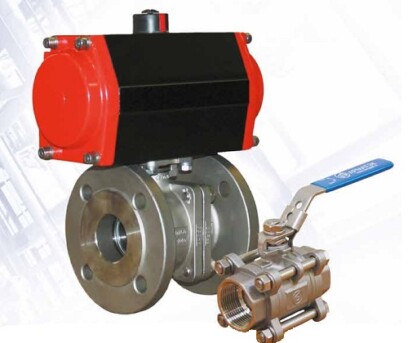

Краны шаровые
Трубопроводная арматура Арматек
«ВД»
DN 15-200 мм, PN 1,6 МПа, 4,0 МПа
Герметичность по классу А, ГОСТ 9455-2015
ТУ 3742-063-35491454-2011, ТУ 3724-064-35491454-2011 (экспорт)
Тип присоединения к трубопроводу: фланцевый
Простая двухсоставная конструкция с плавающим шаром.
Используется на агрессивных или нейтральных жидких и газообразных средах. Возможно применение при температуре до +240°С.
«ВУ»
DN 10-100 мм, PN 6,3 МПа
Герметичность по классу А, ГОСТ 9544-2015
ТУ 3742-063-35491454-2011, ТУ 3724-064-35491454-2011 (экспорт)
Тип присоединения: муфтовый, под приварку.
Используются на предприятиях пищевой, химической, нефтехимической промышленности; ТЭЦ, ГРЭС, ГЭС,
котельных и ЖКХ.
Производятся с рукояткой.

«ВТ»
DN 10-100 мм, PN 6,3 МПа
Герметичность по классу А, ГОСТ 9544-2015
ТУ 3742-063-35491454-2011, ТУ 3724-064-35491454-2011 (экспорт)
Тип присоединения к трубопроводу: муфтовый, под приварку
Трёхсоставная конструкция с плавающим шаром даёт возможность проводить восстановительные работы с краном, не демонтируя его полностью с трубопровода. Возможно использовать с электрическим или пневматическим приводами. Предназначены для систем трубопроводов водоподготовки и водоочистки,
горячего и холодного водоснабжения, распределительных станций газопроводов, нефтеперерабатывающих
и нефтедобывающих комплексов.
Изготавливаются под привод.

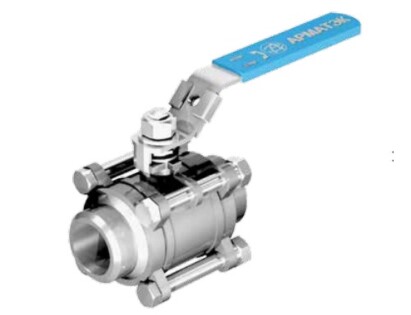

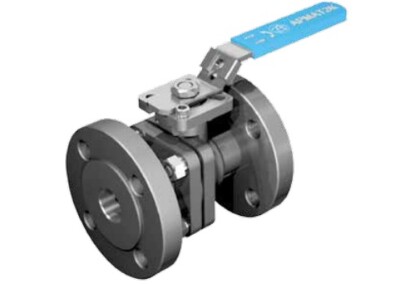

Краны шаровые с рукояткой
Рукоятка обеспечивает быстрое открытие и закрытие крана. Рукоятка фиксируется в двух положениях: «ОТКРЫТО» и «ЗАКРЫТО». Рукоятки имеют возможность принудительной фиксации в крайних положениях для предотвращения несанкционированного доступа к работе крана.
«ВД»
«ВУ»
Трубопроводная арматура Арматек
Трубопроводная арматура Арматек

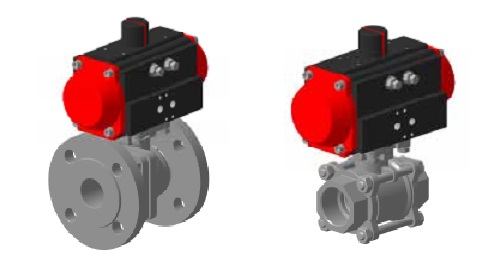

Краны шаровые с пневмоприводом
ВД - присоединение к трубопроводу фланцевое, ВТ - присоединение к трубопроводу муфтовое и под приварку. Комплектуются пневмоприводами одностороннего и двухстороннего действия.

Серия «ВД»  Серия «ВТ»

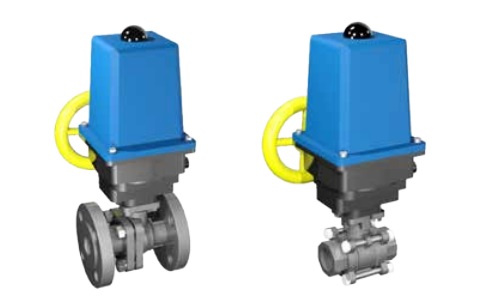

Краны шаровые с электроприводом
Серия «ВД»  Серия «ВТ»
Трубопроводная арматура Арматек
Трубопроводная арматура Арматек

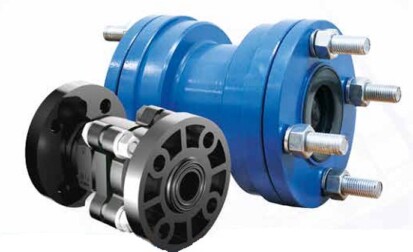

Затворы обратные
Клапаны обратные
Трубопроводная арматура Арматек
Трубопроводная арматура Арматек
Области применения: вода бытовая; вода промышленная; химически активные среды (растворы кислот и щелочей); пищевые и биологические среды; нефтепродукты.
Наличие механических примесей в рабочей среде не допускается без установки дополнительных фильтров перед затвором.
Каталоги, инструкции, документация по продукции Арматэк
Каталог продукции ЗАО "Арматэк"
