Производитель трубопроводной арматуры ГЕАЗ
Компания ГЕАЗ
ГЕАЗ (Георгиевский арматурный завод) основан в 1906 году. Основным видом деятельности является производство трубопроводной арматуры. На заводе осуществляется полный производственный цикл – от заготовок до поставки заказчику готовой продукции. На каждом этапе производства осуществляется проверка на соответствие ГОСТам, как отдельных деталей, так и готовых единиц товара. Весь выпускаемый перечень продукции сертифицирован и лицензирован. С 2004 года предприятие использует новый товарный знак, освидетельствованный Федеральной службой по интеллектуальной собственности, патентам и товарным знакам.

Ассортимент выпускаемой продукции

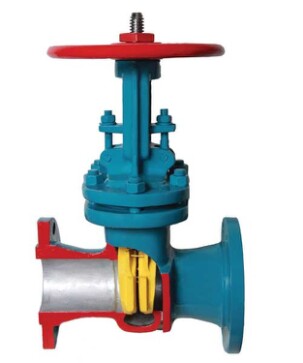

СКЗ, СКЗП задвижки стальные клиновые
Производитель трубопроводной арматуры ГЕАЗ
Устанавливаются на линиях трубопроводов, сосудах, аппаратах и технологических установках для нефтехимических, химических, энергетических, нефтегазоперерабатывающих, добывающих, транспортирующих и других производствах и объектах.
Рабочий климат: умеренный, холодный, тропический.
Принцип работы: проход перекрывается поступательным перемещением запорного органа в направлении, перпендикулярном движению потока транспортируемой среды.
Перекрываемая среда: газообразные или жидкие среды в трубопроводах различных давлений
и номинальных (условных) проходов.
Коэффициент сопротивления - не более 0,3.
Оборудованы выдвижным шпинделем, в верхнем крайнем положении имеют уплотнение по конической поверхности в крышке («верхнее» уплотнение).
Присоединение к трубопроводу фланцевое.
Способ управления:
ручной (маховиком или редуктором);
от электропривода в нормальном или взрывозащищенном исполнении.
Рабочее положение:
на горизонтальном трубопроводе маховиком или приводом вверх (допускается отклонение на 45º в любую сторону);
на вертикальном – любое.
Направление подачи среды – с любой стороны магистральных фланцев.
Коэффициент гидравлического сопротивления:
полнопроходных задвижек от 0,15 до 0,3;
неполнопроходных – от 0,25 до 0,5.

Номенклатура и условное обозначение выпускаемых задвижек

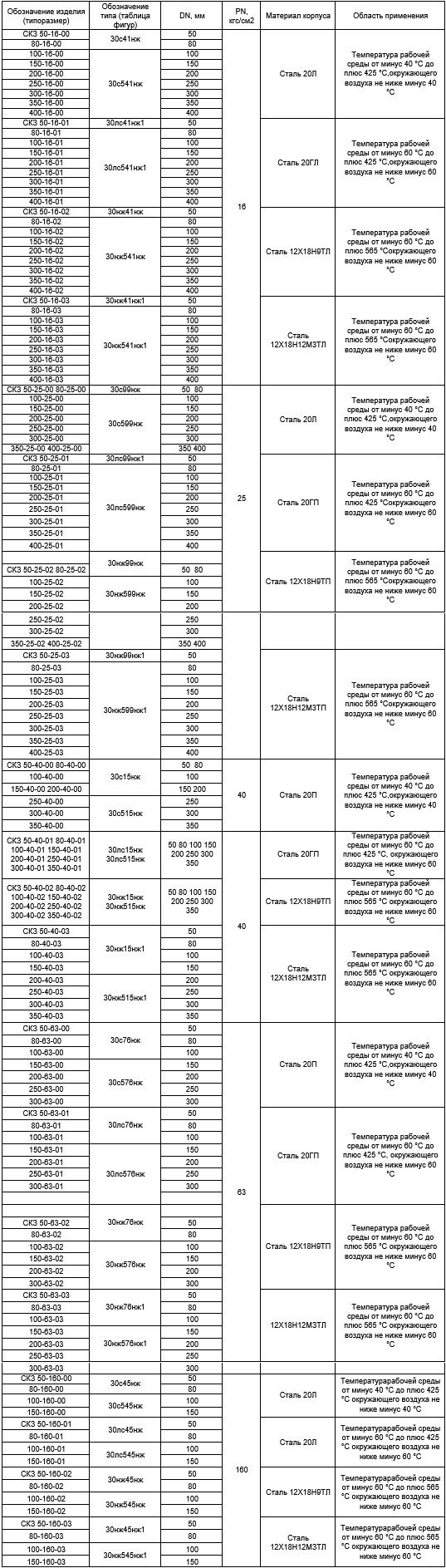

Клиновых с ручным управлением скз pn 16, 25, 40, 63, 160 кгс/см2

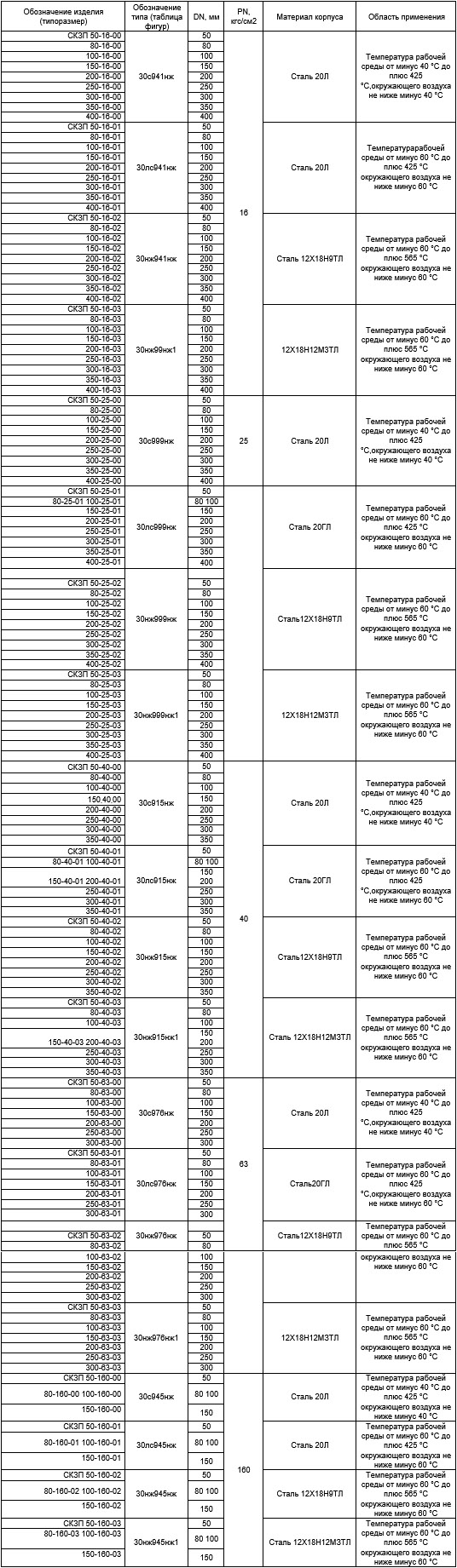

Номенклатура и условное обозначение выпускаемых задвижек стальных клиновых под электропривод
СКЗП PN 16, 25, 40, 63, 160 кгс/см2
Производитель трубопроводной арматуры ГЕАЗ
Производитель трубопроводной арматуры ГЕАЗ
Задвижки стальные клиновые
PN 16-160 (СКЗ – ручные, СКЗП – под привод) DN 50-500 PN 16-63 с двухдисковым клином, DN 50-150 PN 160 со сплошным жестким клином, полнопроходные (DN 100 и 150 PN 160 неполнопроходные, с зауженным проходом), литые
Производитель трубопроводной арматуры ГЕАЗ

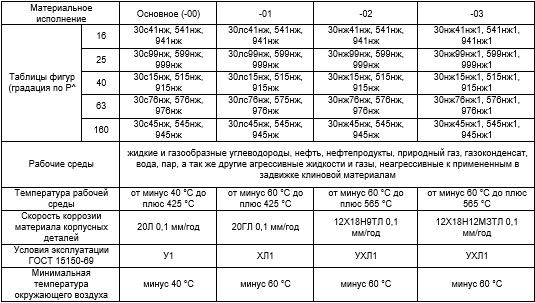

Показатели назначения задвижек клиновых стальных
Производитель трубопроводной арматуры ГЕАЗ
Устанавливаются на линиях трубопроводов, сосудах, аппаратах и технологических установках для нефтехимических, химических, энергетических, нефтегазоперерабатывающих, добывающих, транспортирующих и других производствах и объектах
Рабочий климат: умеренный, холодный, тропический.
Перекрываемая среда: газообразные и жидкие среды в трубопроводах различных давлений и условных проходов с помощью диска-тарелки (золотника) клапана, при поступательном движении штока (шпинделя) вдоль оси потока, перпендикулярно к плоскости седла.
Отличие от задвижек: перемещение затвора совпадает с осью перемещения потока среды, а не перпендикулярно ему.
Исполнение корпуса - проходное.
Исполнение запорного органа - тарельчатое (золотниковое) с наружной резьбой штока.
Присоединение к трубопроводу фланцевое.
Способ управления:
ручной (маховиком);
от электропривода в нормальном или взрывозащищенном исполнении.
Рабочее положение:
на горизонтальном трубопроводе маховиком или приводом вверх (допускается отклонение на 45º в любую сторону);
на вертикальном – любое.
Направление подачи рабочей среды – под золотник (по направлению стрелки на корпусе).
Коэффициент гидравлического сопротивления - не более 4.

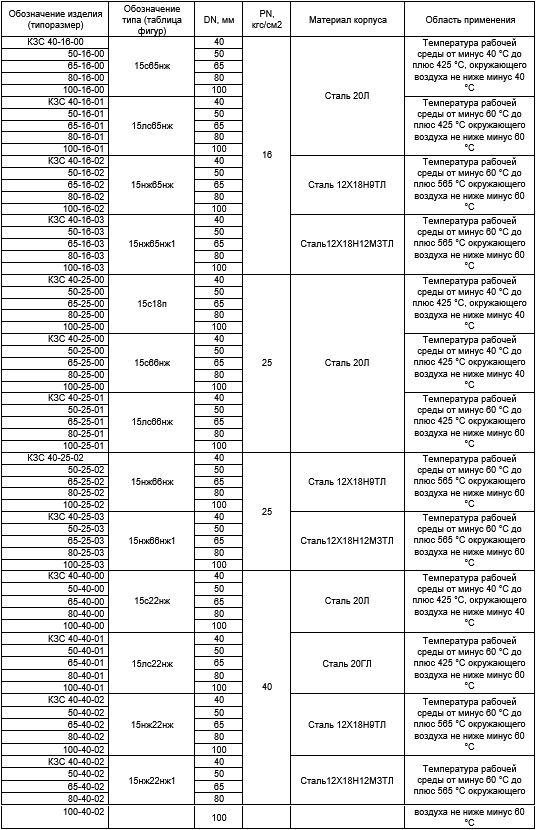

Номенклатура и условное обозначение выпускаемых клапанов запорных стальных с ручным управлением  КЗС PN 16, 25, 40 кгс/см2

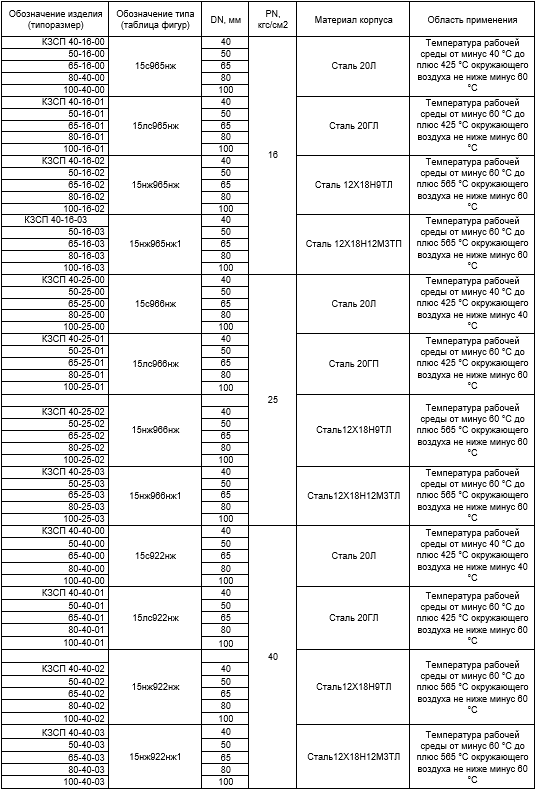

Номенклатура и условное обозначение выпускаемых клапанов запорных стальных под электропривод  КЗСП PN 16, 25, 40 кгс/см2
Производитель трубопроводной арматуры ГЕАЗ
Производитель трубопроводной арматуры ГЕАЗ

Клапаны запорные стальные PN 16-40 (КЗС – ручные, КЗСП – под привод) DN 40-100 PN 16-40 с плоским уплотнением, литые

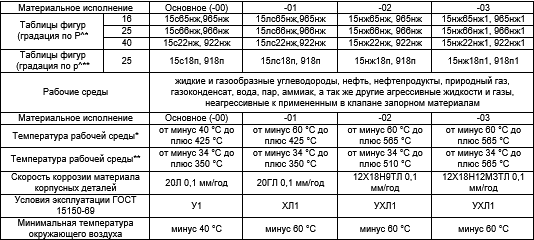

Показатели назначения клапанов запорных стальных
Производитель трубопроводной арматуры ГЕАЗ
* таблицы фигур и температурные параметры клапанов запорных общепромышленного применения
** таблицы фигур и температурные параметры клапанов запорных для аммиачных сред

КОП затворы обратные
Служат для предотвращения обратного потока среды на линиях трубопроводов, сосудах, аппаратах и технологических установок для нефтехимических, химических, энергетических, нефтегазоперерабатывающих, добывающих, транспортирующих и других производствах и объектах.
Рабочий климат: умеренный, холодный, тропический.
При прохождении в заданном направлении рабочая среда поднимает захлопку, поворачивающуюся на оси (находящейся вне потока среды). При обратном потоке захлопка опускается под действием собственного веса и действия среды.
Исполнение корпуса: полнопроходное (диаметры отверстий в проходах затворов обратных не сужаются, захлопка находится вне зоны условного прохода при прохождении рабочей среды).
Присоединение к трубопроводу фланцевое.
Рабочее положение:
на горизонтальном трубопроводе крышкой – вверх;
на вертикальном трубопроводе – по направлению стрелки на корпусе вверх.
Направление подачи потока среды по направлению стрелки на корпусе.
Коэффициент гидравлического сопротивления - не более 1,1.

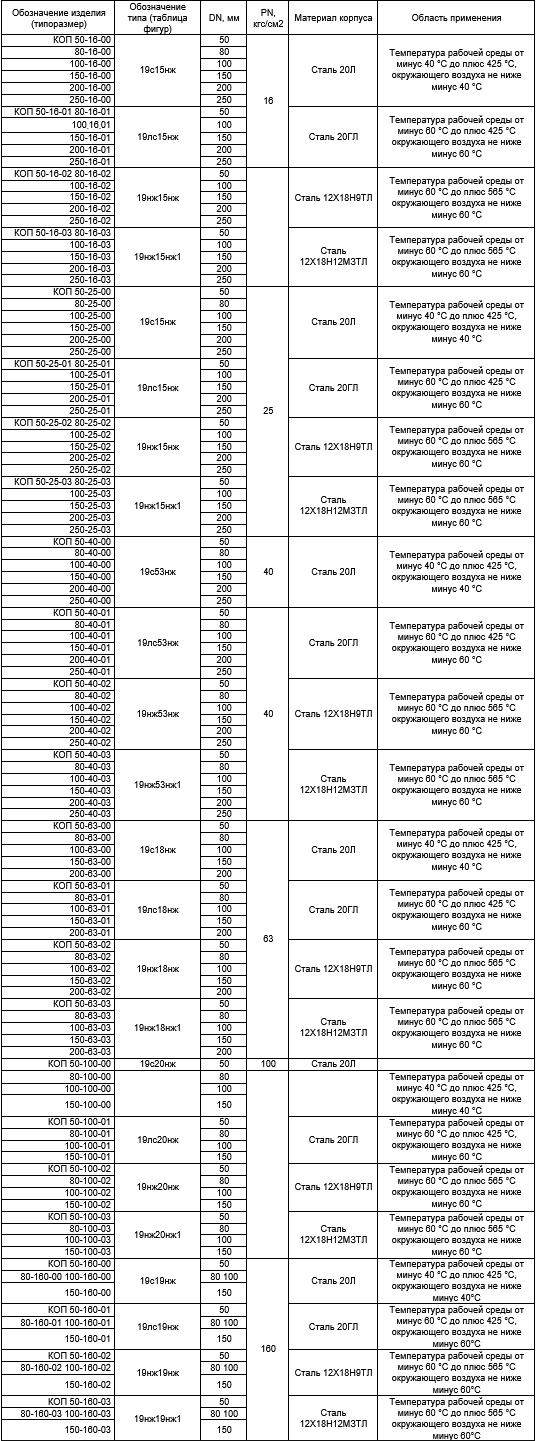

Номенклатура и условное обозначение выпускаемых клапанов затворов обратных стальных  КОП PN 16, 25, 40, 63, 100, 160 кгс/см2
Производитель трубопроводной арматуры ГЕАЗ

Затворы обратные стальные PN 16-160
Затворы обратные стальные (КОП) DN 50-250 PN 16-160 полнопроходные, литые

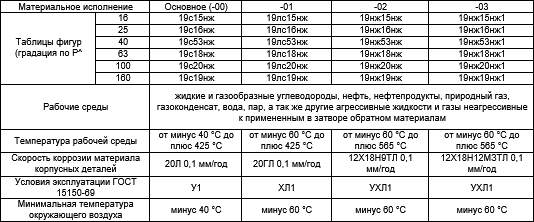

Показатели назначения затворов обратных стальных
Производитель трубопроводной арматуры ГЕАЗ

КПО клапаны обратные подъёмные
Служат для предотвращения обратного потока среды на линиях трубопроводов, сосудах, аппаратах и технологических установок для нефтехимических, химических, энергетических, нефтегазоперерабатывающих, добывающих, транспортирующих и других производствах и объектах.
Рабочий климат: умеренный, холодный, тропический.
При прохождении в заданном направлении рабочая среда поднимает золотник над седлом, открывая проход. При обратном потоке золотник опускается под действием собственного веса, пружины (в случае ее установки) и действия среды.
Исполнение корпуса - проходное, угловое, прямоточное.
Присоединение к трубопроводу фланцевое.
Рабочее положение:
на горизонтальном трубопроводе: крышкой – вверх;
на вертикальном трубопроводе – по направлению стрелки на корпусе вверх. Направление подачи потока среды по направлению стрелки на корпусе.
Коэффициент гидравлического сопротивления - не более 6.

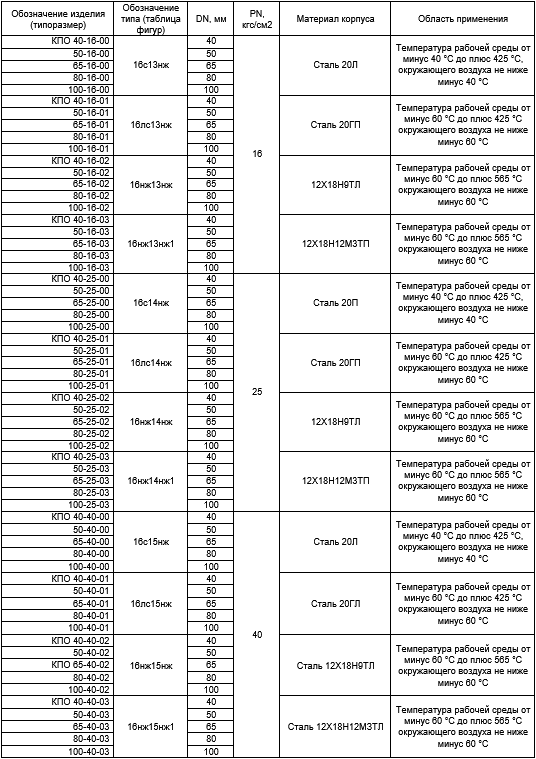

Номенклатура и условное обозначение выпускаемых клапанов обратных подъёмных стальных КПО PN 16, 25, 40 кгс/см2
Производитель трубопроводной арматуры ГЕАЗ

Клапаны обратные подъемные стальные PN 16-40
Клапаны обратные подъемные стальные (КПО) DN 40-100 PN 16-40, литые

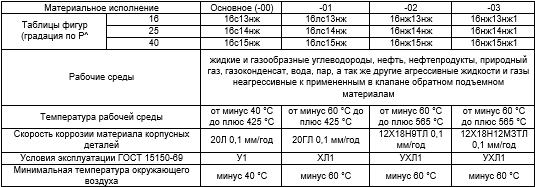

Показатели назначения  клапанов обратных подъёмных стальных
Производитель трубопроводной арматуры ГЕАЗ

Клапаны предохранительные стальные PN 16–160
Изготовление и поставка по ТУ 3742–023–30435706–2011
Показатели назначения клапанов предохранительных
Производитель трубопроводной арматуры ГЕАЗ
Каталоги, инструкции, документация по продукции ГЕАЗ
Каталог продукции ГЕАЗ
